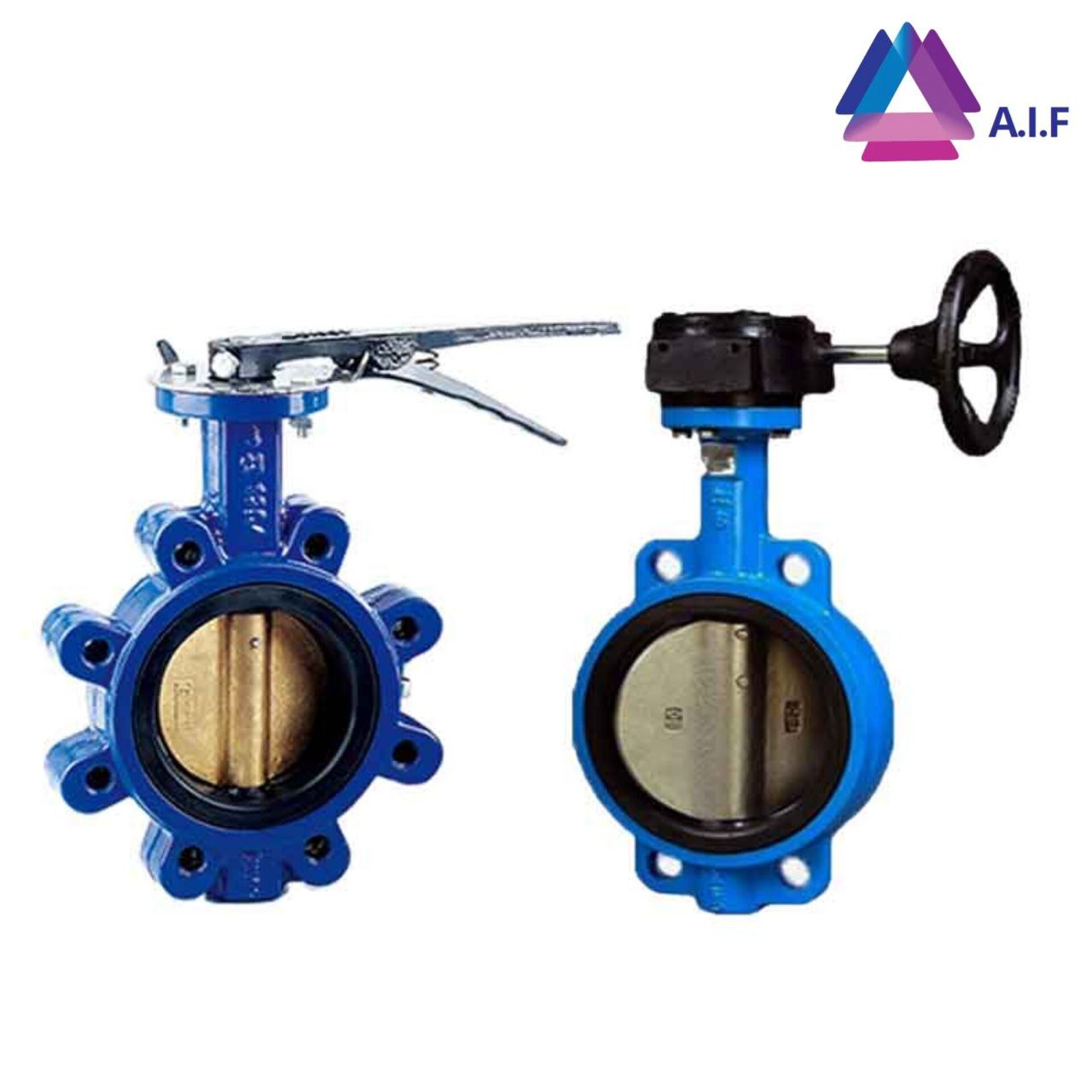

شیر پروانه ای چیست؟
شیر پروانه ای یک دستگاه حرکت چرخشی است و دارای یک چهارم چرخش است که از یک دیسک چرخشی برای عبور دادن، مسدود کردن یا کنترل جریان سیالات در یک سیستم لوله کشی استفاده می کند. همچنین دارای یک دیسک چرخان است که در مسیر عبور رسانه های جریان قرار دارد. دیسک توسط یک مکانیسم محرک خارجی از طریق ساقه متصل به آن ، چرخانده و کنترل می شود. هنگامی که دیسک با سطح مقطع جریان همسطح باشد، جریان به طور کامل مسدود می شود. در غیر این صورت، مایع به طور کامل یا جزئی از شیر پروانه ای عبور می کند.برای باز کردن کامل شیر پروانه ای از حالت بسته، به اندازه ۹۰۰ چرخش طول می کشد، به این معنی است که دیسک باید عمود بر سطح مقطع جریان باشد.
کاربردهای شیرهای پروانه‌ای
- این مدل از شیرها در بسیاری از سرویس‌های دارای سیالات مختلف استفاده شده و در کاربردهای دوغاب‌ها نیز به خوبی عمل می‌کنند. آن‌ها همچنین در سرویس‌های مایعات، بخار، سرمایش، سرمایش آب، هوا، گازها، آتش‌نشانی و مکش استفاده می‌شوند.
- شیرهای پروانه‌ای در بسیاری از صنایع حتی با سرویس‌های با فشار و دمای بسیار بالا کاربرد دارند.
مزایای شیر پروانه‌ای
- شیرهای پروانه‌ای به دلیل فشرده بودن و وزن پایین در طراحی برای سرویس‌هایی که نیاز به شیرهای بزرگ دارند مناسب می‌باشند، زیرا در مقایسه با دیگر انواع ولوها فضای کمتری را اشغال می‌کنند.
- به دلیل عملکرد سریع، نیاز به زمان کمتری برای باز و بسته کردن دارد.
- هزینه‌ی تعمیر باترفلای ولو ها در مقایسه با دیگر انواع ولوها پایین‌تر است.
- افت فشار در این شیرها کم است.
- شیر با نشیمن‌گاه غیر فلزی می‌تواند در جریان‌هایی که حامل مواد شیمیایی یا خورنده می‌باشند استفاده شود.
معایب شیر پروانه‌ای
- چرخش این شیرها محدود و برای سرویس‌های با اختلاف فشار کم است. همچنین دیسک با زاویه بین 30 تا 80 درجه باز می‌شود.
- در شیرهای پروانه‌ای شانس کاویتاسیون و خفگی هنگامی که دیسک به صورت همیشگی در معرض تلاطم جریان باشد وجود دارد و بر حرکت دیسک اثر می‌گذارد.
